| 入力 | 出力 | |
| *P.380の例題 +K-1-a-1 t:40[mm] b:100[mm] a:20[mm] c:15[mm] P:2000000[N] -K-1-a-1 +L-1-a -L-1-a K2L +M-Exam1 *P.379の例題 Su:490[MPa] Sy:270[MPa] Sf:380[MPa] E:192[GPa] Nu:0.3 J1c:0.1[MN/m] -M-Exam1 R6 +MF-5-1-1 *疲労き裂進展データ R:0 Nmax:3e5 dN:1 Np:10000 (MAX)P:8e5[N] (MIN)P:0[N] -MF-5-1-1 FATIGUE +CHANGEK P:2000000[N] -CHANGEK K2L R6 |
Version 1.30 (Released 2009.5.12) [2009年05月13日16時31分03秒] *P.380の例題 K値の計算条件[K-1-a-1] 平板のき裂・半楕円表面き裂 Raju-Newmanの解 Ref:Newman,J.C.Jr. and Raju,I.S.,'Stress Intensity Factor Equations for Cracks in Three-Dimensional Finite Bodies',NASA Technical Memorandum 85793,1984 Range:0<a/t<=0.8,0<a,c<=2,0<c/b<=0.5 t=40[mm] b=100[mm] a=20[mm] c=15[mm] P=2000000[N] L値の計算条件[L-1-a] 平板のき裂・半楕円表面き裂 Ref:Dillstrom,P. and Satrari-Far.I.:Limit Load Solutions for Surface Cracks in Plates and Cylinders, RSE R&D Report, No.2002/01, Det Norske Veritas AB,2002 Range:a/t<=0.8 材料定数[M-Exam1] *P.379の例題 Su=490[MPa] Sy=270[MPa] Sf=380[MPa] E=192[GPa] Nu=0.3 J1c=0.1[MN/m] *** R6法による評価 *** Kp=3.58054e+007,Ks=0[Pa_m1/2] χ=0,ρ=0 Kr=0.246501,Lr=0.986175 R6法による評価:margin=1.23476 --- 疲労き裂進展の計算 --- 疲労計算条件[MF-5-1-1] データ:容器用および配管用フェライト鋼・JSME維持規格（大気中および内部き裂） *疲労き裂進展データ R=0 Nmax=3e5 dN=1 Np=10000 P=8e5[N] P=0[N] *** 疲労き裂進展計算結果 *** 10000:a=0.0201405,c=0.0153465 20000:a=0.0202876,c=0.0157024 30000:a=0.0204417,c=0.0160684 40000:a=0.020603,c=0.016445 50000:a=0.0207721,c=0.0168327 60000:a=0.0209492,c=0.0172323 70000:a=0.0211349,c=0.0176445 80000:a=0.0213297,c=0.01807 90000:a=0.0215341,c=0.0185098 100000:a=0.0217487,c=0.018965 110000:a=0.0219742,c=0.0194366 120000:a=0.0222113,c=0.019926 130000:a=0.0224609,c=0.0204346 140000:a=0.0227238,c=0.0209641 150000:a=0.0230011,c=0.0215162 160000:a=0.0232941,c=0.0220933 170000:a=0.0236039,c=0.0226977 180000:a=0.0239322,c=0.0233323 190000:a=0.0242808,c=0.0240006 200000:a=0.0246519,c=0.0247068 210000:a=0.0250489,c=0.0254552 220000:a=0.0254734,c=0.0262473 230000:a=0.0259283,c=0.0270887 240000:a=0.0264173,c=0.0279857 250000:a=0.0269447,c=0.0289463 260000:a=0.0275155,c=0.0299801 270000:a=0.0281362,c=0.0310992 280000:a=0.0288146,c=0.0323189 290000:a=0.029561,c=0.033659 300000:a=0.0303886,c=0.0351458 ***K値計算条件の変更*** P=2000000[N] *** R6法による評価 *** Kp=6.54192e+007,Ks=0[Pa_m1/2] χ=0,ρ=0 Kr=0.450376,Lr=1.1183 R6法による評価:margin=0.978451 |
[解説]

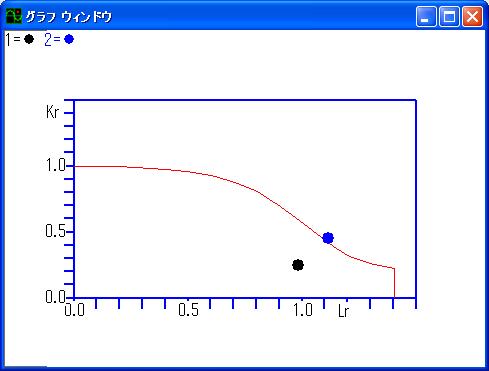

き裂進展前後でのＲ６法評価．Ｒ６コマンドに遭遇する度に，図上にプロットされる．いずれも，破壊限界の内側にあることが確認できる．テキストでは，進展後に限界値を越える例題になっているが，計算途中で解析の適用範囲を超えてしまうことがわかった．そこで，繰り返し回数を3.5e5ではなく，3.0e5に変更してある．
