入力 | 出力 | |
*P.392 設問4.3 Case1 +K-2-k-2 Ro:65[mm] Ri:55[mm] Th:30 M:1.96e4[N_m] P:0[N] -K-2-k-2 +L-2-k Ro:65[mm] Ri:55[mm] Th:30 M:1.96e4[N_m] P:0[N] -L-2-k +M-Exam1 Su:490[MPa] Sy:313.6[MPa] E:192.08[GPa] Nu:0.3 J1c:0.784[MN/m] -M-Exam1 R6 |

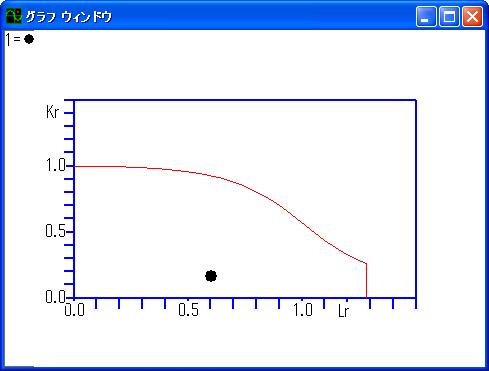

Version 1.27 (Released 2009.2.18) [2009年02月18日17時46分47秒] *P.392 設問4.3 Case1 K値の計算条件[K-2-k-2] 円筒のき裂 周方向貫通き裂、ASME Code Case N-513の解 Ref:(1)ASME Boiler and Pressure Vessel Code, Code Case N-513, Evaluation Criteria for Temporary Acceptance of Flaws in Calss 3 Piping,1997 (2)Klecker,R., Brust, F., and Wilkowski, G.:NRC Leak-Before-Break(LBB-NRC) Analysis Method for Circumerentially Through-Wall Cracked Pipes Under Axial Plus Bending Loads, Topical Report, NUREG/CR-4572,1986 Range:5<=R/t<=20 Ro=65[mm] Ri=55[mm] Th=30 M=1.96e4[N_m] P=0[N] L値の計算条件[L-2-k] 円筒のき裂 周方向貫通き裂(曲げモーメント) Ref:Kanninen M.F., et al.,EPRI NP-2347, Vols 1 and 2, EPRI,Palo Alto,CA, April 1982. Range: Ro=65[mm] Ri=55[mm] Th=30 M=1.96e4[N_m] P=0[N] 材料定数[M-Exam1] Su=490[MPa] Sy=313.6[MPa] E=192.08[GPa] Nu=0.3 J1c=0.784[MN/m] *** R6法による評価 *** Kp=6.54599e+007,Ks=0[Pa_m1/2] χ=0,ρ=0 Kr=0.160915,Lr=0.604847 R6法による評価:margin=1.98469 |
[解説]
テキストでは,L-2-kの解において,Rm/t<10の制限を無視するものとして書かれている.上記の解は,この制限を無視していないため,テキストとは少し解が異なっていることに注意.
