境界条件の与え方

集中荷重

集中荷重の場合には、負荷される節点に、負荷方向にその値を与えればよい。

等分布荷重の取扱い

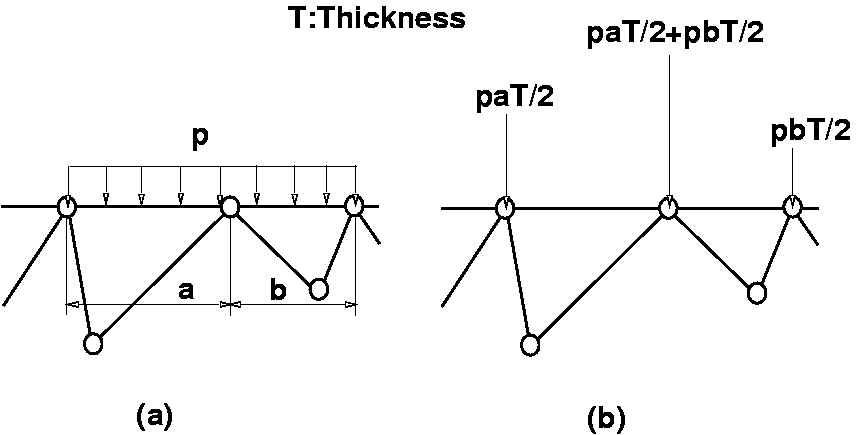

もし、図(a)に示すような分布荷重が辺上に作用する場合には、それと等価な節点力に換算して入力する必要がある。例えば図}(a)のような等分布荷重は、線形要素の場合に限り、図(b)に模式的に示されるような左右節点への単純な振り分けが可能である。

線形分布荷重の場合

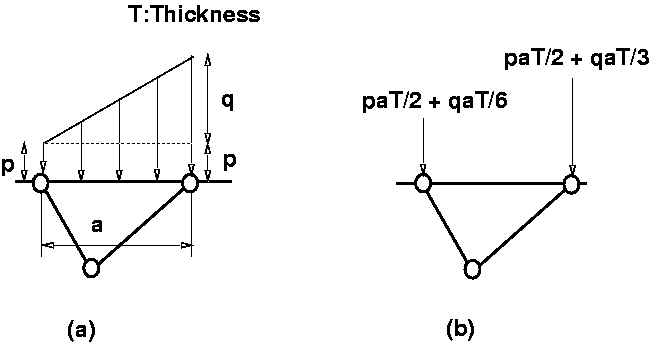

図(a)のような、より一般的な線形分布荷重の場合には、等価節点力への振り分けは同図(b)のようになる。
