例題

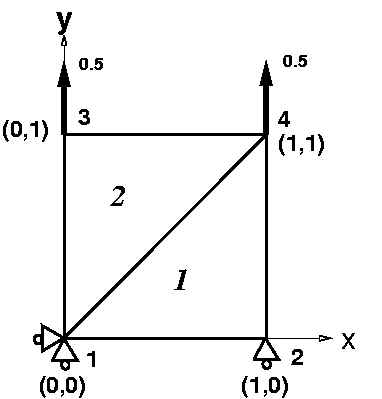

右図に対する入力データの特性は下記の通りである。これに相当するデータを、入力データフォーマットを参考にしながら、データ入力し、解析してみること。

総要素数 　2 　総節点数 　4

要素の構成
要素番号　要素を構成する節点番号（反時計回りに入力）
1 　　　　　　4,1,2
2 　　　　　　4,3,1

節点座標
節点番号 　座標(mm)
1 　　　　　　0,0
2 　　　　　　1,0
3 　　　　　　0,1
4 　　　　　　1,1

変位境界条件
節点番号 　拘束方向
1 　　　　　　x,y
2 　　　　　　y

荷重境界条件
節点番号 　荷重値（x、y方向）
3 　　　　　　0,0.5kgf
4 　　　　　　0,0.5kgf

材料定数
ヤング率 　21000　kgf/mm2
ポアソン比　 0.3
板厚 　1mm

解析条件 　　平面応力
